Tuyau galvanisé par ERW de la classe A1 d'EN 10240 soudé à haute fréquence à des fins mécaniques
Propriétés de base
Lieu d'origine:
Chine
Nom de la marque:
Best
Attestation:
API /CE / ISO /TUV
Numéro de modèle:
1/2'' -48''
Propriétés commerciales
Quantité minimum de commande:
1 tonnes
Prix:
450 USD/TON
Conditions de paiement:
LC, T/T
Capacité d'approvisionnement:
100000 tonnes / an
Résumé du produit
Informations sur la fabrication :soudé à haute fréquence (ERW ou HFI) Fabrication de tubes soudés selon la norme EN 10240 classe A1 Application de tuyaux soudés les tubes soudés structurels sont utilisés pour les structures en acier et à des fins mécaniques les conduites sous pression soudées sont ...
Détails du produit
Mettre en évidence:
tubes en acier
,tubes en acier doux
Standard:
PN-EN 10217-1 et -2, EN 10224, EN 10255
Grade:
P235TR1, P235GHTC1, L235, S195T
Technique:
EN 10240
Finish:
tuyau soudé
Keyword:
L'équipement doit être équipé d'un dispositif de soudage.
Inspection:
REG ou HFI
Surface:
Bardé /Peinture
Description du produit
Informations sur la fabrication :soudé à haute fréquence (ERW ou HFI) Fabrication de tubes soudés selon la norme EN 10240 classe A1
Application de tuyaux soudés
- les tubes soudés structurels sont utilisés pour les structures en acier et à des fins mécaniques
- les conduites sous pression soudées sont utilisées pour :
- construction de pipelines
- transport de gaz et de liquides
Fabrication de tubes soudés
- soudé à haute fréquence (ERW ou HFI)
- soudé à l'arc submergé (SAW) :
- soudé à l'arc immergé longitudinalement (SAWL)
- soudé à l'arc hélicoïdal submergé (SAWH)
Types de surfaces
- noir (S1)
- galvanisé selon EN 10240 classe A1
- recouvert
Protection des surfaces
- revêtement de galvanisation à chaud ou formé à froid à partir de bandes galvanisées
- revêtements de surface externes : tels que primaire, 3LPE (normal et renforcé), PP selon DIN 30670 et revêtement PE extrudé en bande selon DIN 30672
- peinture en couleur
Tous nos produits tubulaires sont adaptés à la galvanisation en classe 1 ou 3.
Tubes soudés, noirs et en feuillard galvanisé pour la construction* fabriqués selon EN 10219, EN 10305-3 dans les nuances S235JRH, S355J2H, E220 CR2 S2/S3/S4*
*tuyaux en feuillard galvanisé dans la plage de diamètres de 28 mm à 80 mm et l'épaisseur de paroi de 0,8 mm à 3 mm.
Gamme de tubes soudés, noirs et en feuillard galvanisé pour la construction

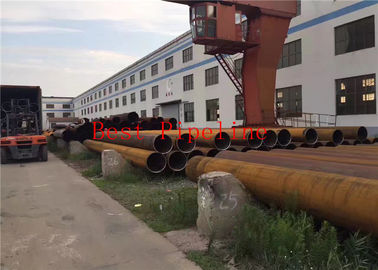

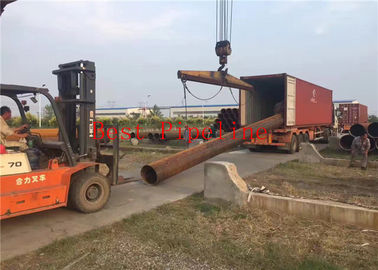

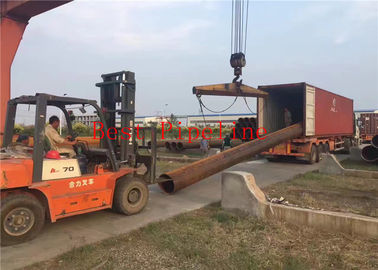

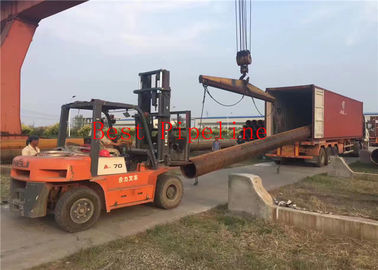

Photos de tuyaux
| Dehors diamètre [mm] |
Épaisseur de paroi [mm] | ||||||||||||||
| 0,8* | 1,0* | 1,2* | 1,5* | 2.0* | 2,5* | 3,0* | 4.0 | 4.5 | 5.0 | 5.6 | 6.0 | 6.3 | 7.0 | 8.0 | |
| Poids [kg/m] | |||||||||||||||
| 28,0* | 0,537 | 0,667 | 0,794 | 0,981 | 1.284 | 1.574 | 1.852 | 2.370 | |||||||
| 30,0* | 0,577 | 0,716 | 0,853 | 1.056 | 1.383 | 1.698 | 2.000 | ||||||||
| 32,0* | 0,616 | 0,765 | 0,913 | 1.130 | 1.481 | 1.821 | 2.148 | 2.765 | 3.056 | 3.333 | 3.650 | ||||
| 33,0* | 0,636 | 0,790 | 0,942 | 1.167 | 1.531 | 1.883 | 2.222 | ||||||||
| 33,7 | 0,650 | 0,807 | 0,963 | 1.193 | 1,565 | 1.926 | 2.274 | 2.933 | 3.244 | 3.543 | 3.885 | 4.104 | |||
| 34,0* | 0,656 | 0,815 | 0,972 | 1.204 | 1.580 | 1.944 | 2.296 | ||||||||
| 35,0* | 0,676 | 0,840 | 1.001 | 1.241 | 1.630 | 2.006 | 2.370 | ||||||||
| 36,0* | 0,695 | 0,864 | 1.031 | 1.278 | 1.679 | 2.068 | 2.444 | ||||||||
| 38,0* | 0,735 | 0,914 | 1.090 | 1.352 | 1.778 | 2.191 | |||||||||
| 40,0* | 0,774 | 0,963 | 1.150 | 1.426 | 1.877 | 2.315 | 2.741 | ||||||||
| 41,3* | 0,800 | 0,995 | 1.188 | 1.474 | 1.941 | 2.395 | 2.837 | ||||||||
| 42,0* | 0,814 | 1.012 | 1.209 | 1.500 | 1.975 | 2.438 | 2.889 | 3.753 | 4.167 | 4.568 | 5.033 | 5.333 | 5.553 | ||
| 42,4* | 0,822 | 1.022 | 1.221 | 1.515 | 1.995 | 2.463 | 2.919 | 3.793 | 4.211 | 4.617 | 5.088 | 5.393 | 5.616 | ||
| 44,5 | 0,863 | 1.074 | 1.283 | 1.593 | 2.099 | 2.593 | 3.074 | 4.000 | 4.444 | 4.877 | 5.379 | 5.704 | |||
| 45,0* | 0,873 | 1.086 | 1.298 | 1.611 | 2.123 | 2.623 | 3.111 | 4.049 | 4.500 | 4.938 | 5.448 | 5.778 | 6.020 | ||
| 48,0* | 0,932 | 1.160 | 1.387 | 1.722 | 2.272 | 2.809 | 3.333 | 4.346 | 4.833 | 5.309 | 5.863 | 6.222 | 6.487 | 7.086 | 7.901 |
| 48.3 | 0,938 | 1.168 | 1.396 | 1.733 | 2.286 | 2.827 | 3.356 | 4.375 | 4.867 | 5.346 | 5.904 | 6.267 | 6.533 | 7.138 | 7.960 |
| 50,0* | 0,972 | 1.210 | 1.446 | 1.796 | 2.370 | 2.932 | 3.481 | 4.543 | 5.056 | 5.556 | 6.139 | 6.519 | 6.798 | 7.432 | 8.296 |
| 51,0 | 0,992 | 1,235 | 1.476 | 1.833 | 2.420 | 2.994 | 3.556 | 4.642 | 5.167 | 5.679 | 6.278 | 6.667 | 6.953 | 7.605 | 8.494 |
| 52,0* | 1.259 | 1.505 | 1.870 | 2.469 | 3.056 | 3.630 | 4.741 | 5.278 | 5.802 | 6.416 | 6.815 | 7.109 | 7.778 | 8.691 | |
| 55,0* | 1.333 | 1.594 | 1.981 | 2.617 | 3.241 | 3.852 | 5.037 | 5.611 | 6.173 | 6.831 | 7.259 | 7.576 | 8.296 | 9.284 | |
| 57,0* | 1.383 | 1.653 | 2.056 | 2.716 | 3.364 | 4.000 | 5.235 | 5.833 | 6.420 | 7.107 | 7.556 | ||||
| 60,0* | 1.457 | 1.742 | 2.167 | 2.864 | 3.549 | 4.222 | 5.531 | 6.167 | 6.790 | 7.522 | 8.000 | 8.353 | 9.160 | 10.272 | |
| 63,0* | 1.531 | 1.831 | 2.278 | 3.012 | 3.735 | 4.444 | 5.827 | 6.500 | 7.160 | 7.937 | 8.444 | 8.820 | 9.679 | 10.864 | |
| 68,0 | 1.654 | 1.979 | 2.463 | 3.259 | 4.043 | 4.815 | 6.321 | 7.056 | 7.778 | 8.628 | 9.185 | 9.598 | 10.543 | 11.852 | |
| 70,0* | 2.039 | 2.537 | 3.358 | 4.167 | 4.963 | 6.519 | 7.278 | 8.025 | 8.905 | 9.481 | 9.909 | 10.889 | 12.247 | ||
| 73,0 | 2.127 | 2.648 | 3.506 | 4.352 | 5.185 | 6.815 | 7.611 | 8.395 | 9.320 | 9.926 | |||||
| 76,0* | 2.216 | 2.759 | 3.654 | 4.537 | 5.407 | 7.111 | 7.944 | 8.765 | 9.734 | 10.370 | 10.842 | 11.926 | 13.432 | ||
| 80,0* | 2.335 | 2.907 | 3.852 | 4.784 | 5.704 | 7.506 | 8.389 | 9.259 | 10.287 | 10.963 | 11.464 | 12.617 | 14.222 | ||
| 87,0 | 2.542 | 3.167 | 4.198 | 5.216 | 6.222 | 8.198 | 9.167 | 10.123 | 11.255 | 12.000 | |||||
| 88,9 | 3.237 | 4.291 | 5.333 | 6.363 | 8.385 | 9.378 | 10.358 | 11.518 | 12.281 | 12.849 | 14.156 | 15.980 | |||
| 95,0 | 4.593 | 5.710 | 6.815 | 8.988 | 10.056 | 11.111 | 12.361 | 13.185 | 13.798 | 15.210 | 17.185 | ||||
| 101,6 | 4.919 | 6.117 | 7.304 | 9.640 | 10.789 | 11.926 | 13.274 | 14.163 | 14.824 | 16.351 | 18.489 | ||||
| 102,0 | 3.722 | 4.938 | 6.142 | 7.333 | 9.679 | 10.833 | 11.975 | 13.329 | 14.222 | 14.887 | 16.420 | 18.568 | |||
| 108,0 | 5.235 | 6.512 | 7.778 | 10.272 | 11.500 | 12.716 | 14.159 | 15.111 | 15.820 | 17.457 | 19.753 | ||||
| 110,0 | 5.333 | 6.636 | 7.926 | 10.469 | 11.722 | 12.963 | 14.436 | 15.407 | 16.131 | 17.802 | 20.148 | ||||
| 112,0 | 5.432 | 6.759 | 8.074 | 10.667 | 11.944 | 13.210 | 14.712 | 15.704 | 16.442 | ||||||
| 114,0 | 4.167 | 5.531 | 6.883 | 8.222 | 10.864 | 12.167 | 13.457 | 14.989 | 16.000 | 16.753 | 18.494 | 20.938 | |||
| 114.3 | 5.546 | 6.901 | 8.244 | 10.894 | 12.200 | 13.494 | 15.030 | 16.044 | 16.800 | 18.546 | 20.998 | ||||
| 121,0 | 5.877 | 7.315 | 8.741 | 11.556 | 12.944 | 14.321 | 15.957 | 17.037 | 17.842 | 19.704 | 22.321 | ||||
| 124,0 | 6.025 | 7.500 | 8.963 | 11.852 | 13.278 | 14.691 | 16.371 | 17.481 | 18.309 | 20.222 | 22.914 | ||||
| 127,0 | 6.173 | 7.685 | 9.185 | 12.148 | 13.611 | 15.062 | 16.786 | 17.926 | 18.776 | 20.741 | 23.506 | ||||
| 133,0 | 8.056 | 9.630 | 12.741 | 14.278 | 15.802 | 17.616 | 18.815 | 19.709 | 21.778 | 24.691 | |||||
| 139,0 | 8.426 | 10.074 | 13.333 | 14.944 | 16.543 | 18.445 | 19.704 | 20.642 | 22.815 | 25.877 | |||||
| 139,7 | 8.469 | 10.126 | 13.402 | 15.022 | 16.630 | 18.542 | 19.807 | 20.751 | 22.936 | 26.015 | |||||
| 148,0 | 8.981 | 10.741 | 14.222 | 15.944 | 17.654 | 19.690 | 21.037 | 22.042 | 24.370 | 27.654 | |||||
| 152,0 | 9.228 | 11.037 | 14.617 | 16.389 | 18.148 | 20.243 | 21.630 | 22.664 | 25.062 | 28.444 | |||||
| 159,0 | 9.660 | 11.556 | 15.309 | 17.167 | 19.012 | 21.211 | 22.667 | 23.753 | 26.272 | 29.827 | |||||
| 168,0 | 6.167 | 8.198 | 10.216 | 12.222 | 16.198 | 18.167 | 20.123 | 22.455 | 24.000 | 25.153 | 27.827 | 31.605 | |||
| 168,3 | 12.244 | 16.227 | 18.200 | 20.160 | 22.497 | 24.044 | 25.200 | 27.879 | 31.664 | ||||||
